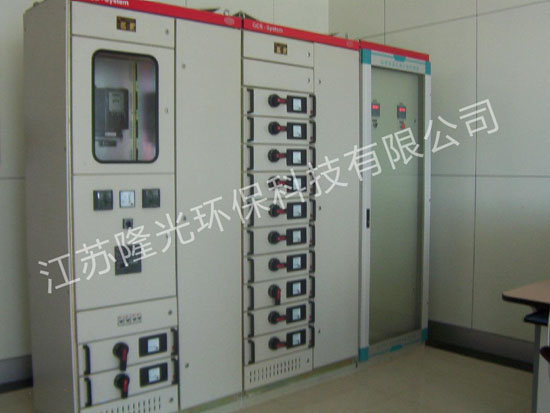

低壓脈沖控制柜
首要使用于靜電除塵器的低壓輔佐電氣設備的綜合控制，是靜電除塵器的主要構成局部，并對除塵器的除塵效率起著主要的效果。詳細使用局限：振打電機控制、瓷套加熱控制、瓷軸加熱控制、料位旌旗燈號檢測、設備毛病檢測與維護、溫度旌旗燈號檢測。
低壓脈沖控制柜低壓主動節制安裝是在綜合國表里同業業最新產物的根底上開拓的集電除塵的振打、加熱等相關的低壓用電設備，并可檢測料位、溫度等開關和模仿旌旗燈號，集程控、驅動、旌旗燈號處置于一體的綜合主動節制安裝。整套產物的技能特點有：低壓脈沖控制柜首要節制中心采用進步前輩的當前世界公認最牢靠的邏輯節制器（PLC）來節制，該控制用具有節制功用強壯、便利構成收集、擴展便利、牢靠性高、抗攪擾才能強等長處。加熱欠流采用WBK系列電流越限報警隔離傳感器，測控一體化、體積小、精度高、反響快；欠流值可以便利設定，舉措誤差±2％。低壓脈沖控制柜任務方法：加熱控制供應恒溫加熱方法，振打控制供應延續振打和周期振打兩種方法。
低壓脈沖控制柜系統設有短路、過流、欠流等多種維護功用。具有優越的人機界面，操作運用便利，經過控制面板上的鍵盤，可進行參數和形態顯示以及節制參數的設定等項操作。采用模塊式參數設定，修正后參數具有記憶功用，斷電后無需從新設定。（斷電堅持起碼120小時）用戶對該設備可進行便利的擴展。低壓脈沖控制柜具有RS485專用通信口，可便利地完成遠地控制，設備可聯網DCS、MIS等系統。（依據用戶要求）
技能參數
1、振打電機運轉工夫：（0∽9999）秒鐘內無級調理，±2％。
2、振打電機中止工夫：（0∽9999）秒鐘內無級調理，±2％。
3、卸灰電機運轉工夫：（0∽9999）秒鐘內無級調理，±2％。
4、卸灰電機中止工夫：（0∽9999）秒鐘內無級調理，±2％。
5、絕緣子加熱溫度節制檢測局限情況溫度∽100±2℃。
6、電機毛病檢出跳閘報警工夫：小于3S

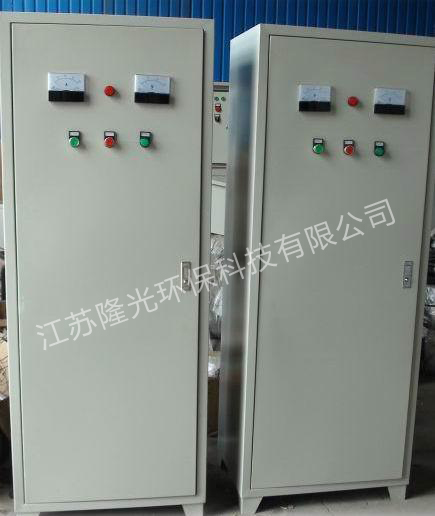

西門子控制柜
內部框架采用優質冷軋鋼板一次加工成型的九折彎立柱，采用剛插件和焊接雙重銜接組組成型，頂置吊環與剛插件直接相連，包管架體的吊裝強度，框架動態承重600kg。四面圍板均可拆開，便利內部電氣設備的裝置和多個單柜并柜銜接，框架立柱每隔25mm有一個契合DIN的裝置孔，令內部電器元件的裝置和固定儀器愈加便利快捷，內部各類高度（200-1000mm）的模件切割區的門都可以裝置到柜體的正面，使PS柜的運用局限進一步拓展。直觀的操作面板，模數化的內部構造，維護便捷的分段式運動門構造，使之成為經典的配電盤系統節制柜。底板多為多塊運動蓋板，包管走線便利靈敏，底座可選擇固定式或拼裝式底座。規范TCPS機柜裝備：架體1套;頂蓋1件;前門1件;后背板1件;裝置板1件;側板2件;雙排孔側橫梁2件;
簡略包裝
架體：1.5mm厚九折彎型材
前門：2.0mm厚冷軋鋼板
后背板：1.5mm厚冷軋鋼板
裝置板：3.0mm厚熱鍍鋅板
側橫梁：1.5mm厚冷軋鋼板
外表處置：納米粉末噴塑
架體：RAL7035平光
裝置板：無
柜體：RAL7032皺或RAL7035皺
底座：RAL7022平光

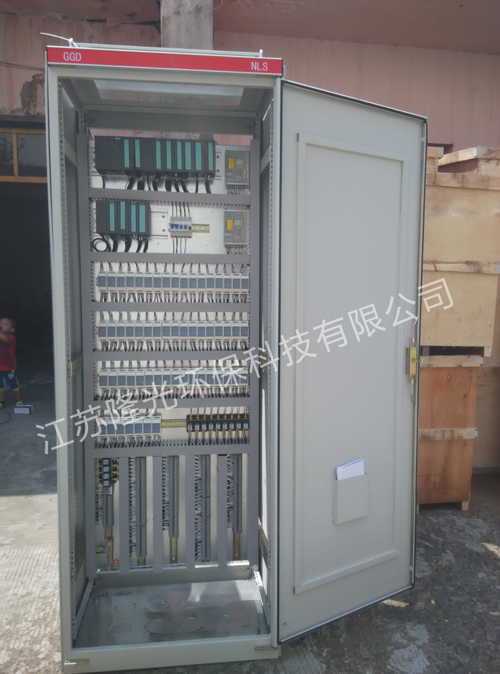

PLC高壓控制柜
很可能會很快失去效用，因此，做好設備的試運轉必須細心和慎重。日常運行布袋除塵器配件的日常運行中。由于PLC電控柜運行條件會發生某些改變，或者出現某些故障。都將影響設備的正常運轉狀況和工作性能。要定期地進行檢查和適當?shù)恼{(diào)節。袋式除塵器的運轉可分為試運轉與日常運轉。首先，進行試運轉時，必須對系統的單一部件進行檢查，然后作適應性運轉。并要作部分性能試驗。在日常運轉中，特別是對袋式除塵器的性能的檢查。要注意主機設備負荷的變化會對除塵器性能產生的影響。在機器開動之后，應密切注意袋式除塵器的工作狀況，做好有關記錄。一試運轉在新的PLC電控柜袋式除塵器試運行時，應特別注意檢查下列各點：
1、風機的旋轉方向、轉速、軸承振動和溫度。
2、處理風量和各測試點壓力與溫度是否與設計相符。
3、濾袋的安裝情況，在使用后是否有掉袋、松口、磨損等情況發生。
4、要注意袋室結露情況是否存在，排灰系統是否暢通。防止堵塞和腐蝕發生，積灰嚴重時會影響主機的生產。
5、清灰周期及清灰時間的調整，這項工作是左右捕塵性能和運轉狀況的重要因素。清灰時間過長，將使附著粉塵層被清落掉，成為濾袋泄漏和破損的原因。如果清灰時間過短，濾袋上的粉塵尚未清落掉。
|
